格特隆铝壳屏只为做好屏---唯一一款可以用开水煮着看的户外高清表贴全彩屏



   户外小间距显示屏行业领先品牌

一、项目设计产品实景图片及工程安装效果图

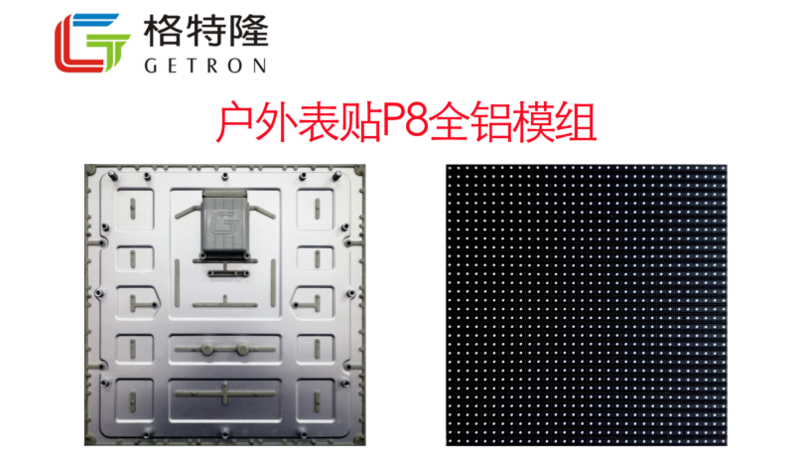

1、模组实景图片

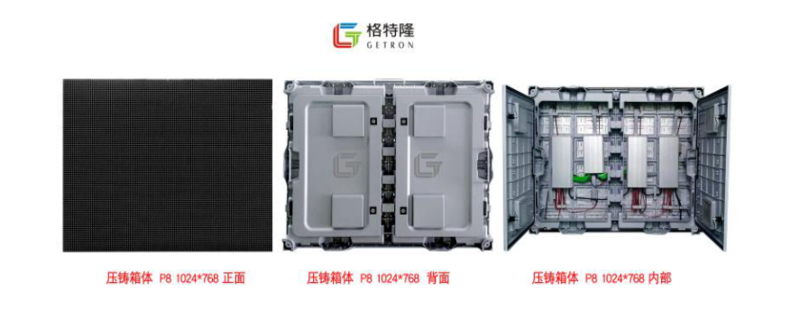

2、单元箱体实景图片

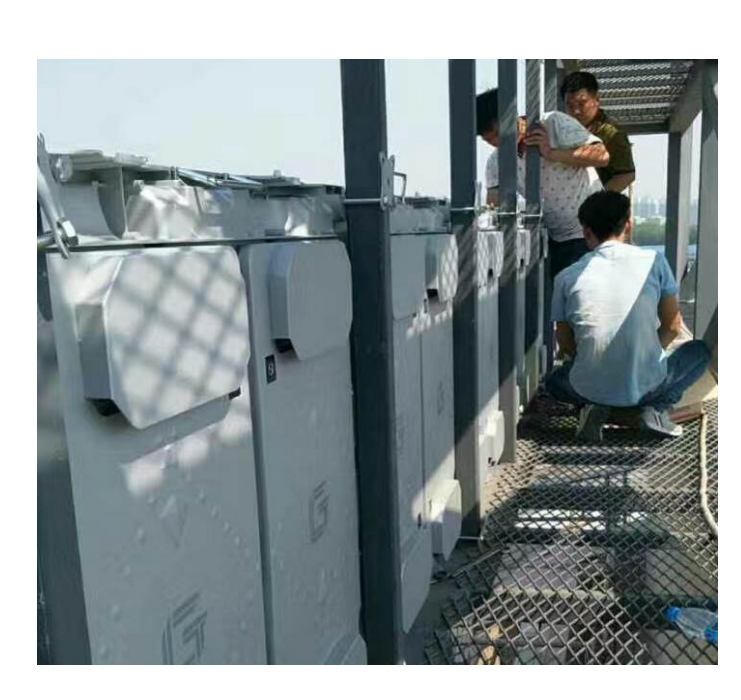

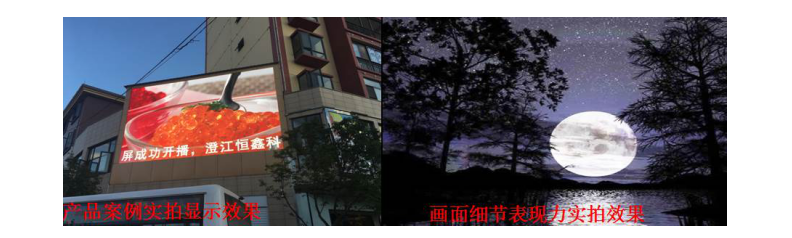

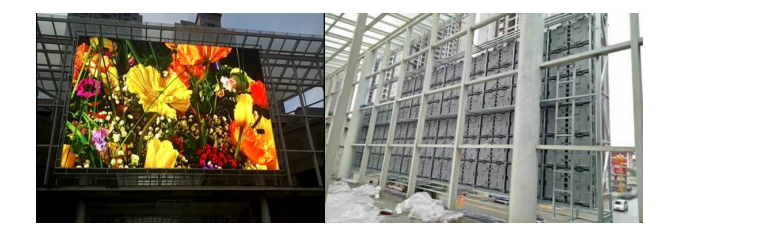

3、工程安装效果实景图


二、项目设计产品核心技术参数


项目

P8节能压铸系列

像素间距

8mm

像素密度

15600点/m²

像素组成

1R1G1B/颗

模组尺寸

256*256(mm)

模组分辨率

32*32(像素)

模组重量

740g/块

箱体材质

压铸镁铝

箱体规格

1024*768*93(mm)

箱体分辨率

128*96(像素)

扫描方式

1/8扫描

封装方式

SMD Ø23

模组厚度

13mm

模组材质

全铝底壳

箱体重量

29kg/台(全配置)

支持系统

卡莱特/诺瓦

颜色处理度

16bit

灰度等级

65536   level

刷新频率

4000Hz

视角

(水平)H160°,(垂直)V120°

亮度

7000cd/m²

最大功率

750W/m²

日平均功率

130W/m²

防护等级

前面IP68、后面IP65;防火B1级

极限工作环境

(-25℃)-(+60℃),90%RH

维护方式

前维护


三、格特隆SMD户外P10全彩节能全铝屏VS塑胶传统钣金P10屏幕功率及亮度衰减表


项目一

(P10全彩)

最大功耗

日平均功耗

年亮度衰减率

备注

每平方(m²)

750W/h

(格特隆铝屏)

130W/h

(格特隆铝屏)

≦5%(灯点具有散热支架,全铝模组、整屏散热通道设计衰减极小)

1/8扫描、标准亮度7000cd(根据播放方面不同功耗上下浮动误差20%左右)

980W/h

(传统塑胶屏幕)

400W/h

(传统塑胶屏幕)

≧20%(传统灯点、塑胶模组,散热性能差衰减大)

1/4扫描、亮度6000cd左右(根据播放方面不同功耗上下浮动误差20%左右)

项目面积

(200 m²)

150KW/h

(格特隆铝屏)

26KW/h

(格特隆铝屏)

≦5%(灯点具有散热支架,全铝模组、整屏散热通道设计衰减极小)

1/8扫描、标准亮度7000cd(根据播放方面不同功耗上下浮动误差20%左右(模组及箱体为全铝材质,三通道散热设计,屏幕不需要安装空调,实际功率为26KW/h,每天按15个小时使用时间计算,每年耗电量142350度电,电费按1.5元每度计算,每年需要电费21.4万元

196KW/h

(传统塑胶屏幕)

80KW/h

(传统塑胶屏幕)

≧20%(传统灯点、塑胶模组,散热性能差衰减大)

1/4扫描、亮度6000cd左右(根据播放方面不同功耗上下浮动误差20%左右(至少需要安装12台空调,每台空调按3000W计算,12台空调功耗36KW/h实际平均功耗在80KW/h+36KW/h,每天按15个小时使用时间计算,每年耗电量635100度电,电费按1.5元每度计算,每年需要电费95.3万元)

节约电费

格特隆的屏幕比传统塑胶屏幕节约492750度电,节省电费73.9万元。

以上功耗计算不含计算机、视频处理器、音响系统等附属设备功耗。


四、售后服务费用


产品名称

售后服务费用



格特隆铝屏

质保五年无需售后费用

专利灯珠、全铝模组,高防护IP68级,模组自散热,温度低,稳定性好,寿命长。

传统塑胶屏幕

普通的按每年维修15次,每次费用3000元,五年22.5万

传统灯珠、塑胶模组,防护等级低,不散热,稳定性差,故障率高,寿命短。

五、项目设计产品优势详解

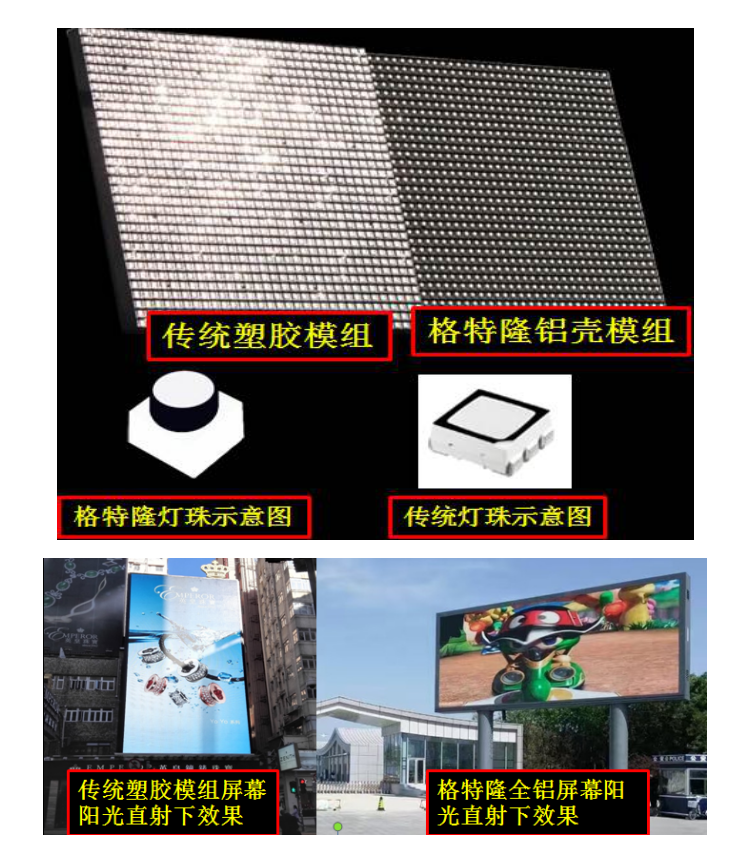

(1)高物理对比度

     众所周知户外SMD灯珠的发光杯是白色的,因此在小间距真彩色显示时如果封装灯珠尺寸过大,对比度不好并且在户外受光线干扰比较大,反光强,图像在显示高灰度低亮时就被背景色所淹没,无法达到高灰度,做不到最佳的显示效果。我司产品采用自主发明专利封装的热忱支架SMDø23圆形灯珠,为行业户外SMD最小灯珠,该灯珠有效减少每平方的白色占比, P8规格对比度更小仅为4%,极大的提高了屏幕的物理黑白对比度,灯珠表面采用纳米磨砂技术处理,减少外部光线干扰,有效保证了屏幕播放画面的高清晰度效果

(2 )高防护等级

特隆户外SMD高端节能铝屏,整箱体采用标准户外防水压铸铝箱体、电源及控制卡采用全铝模具套件防护工艺、模组工艺采用全铝底壳全密封工艺,表面灯珠高度2.5mm为行业最高,灌胶厚度为1.3mm也为行业最高,采用韩国进口高品质电子胶灌封,防护极高。整体防护级别高达IP68级可浸泡式军工级别防护,外部雨水、粉尘、腐蚀气体、结露潮气、盐雾等一切环境因素对产品没有任何影响,产品品质性能极为可靠。防火达B1级。



(3)高亮度、节能

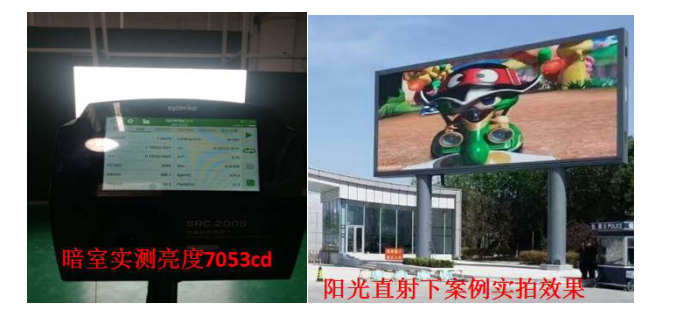

格特隆户外SMD高端节能铝屏,每种规格亮度都高达每平方7000cd,加上极高的物理黑白对比度,阳光直射下画面清晰依旧。屏幕控制系统加上自动感光设备,亮度可根据外部光强自动调节屏幕亮度,保证画面清晰度的同时又避免了光污染,并且也能达到有效的节能效果。格特隆所有规格高端节能铝屏从灯点到模组至箱体都有独特散热技术处理,安装都无需空调散热,而且每平方日平均功耗都小于等于130W,正在意义上的节能屏幕。

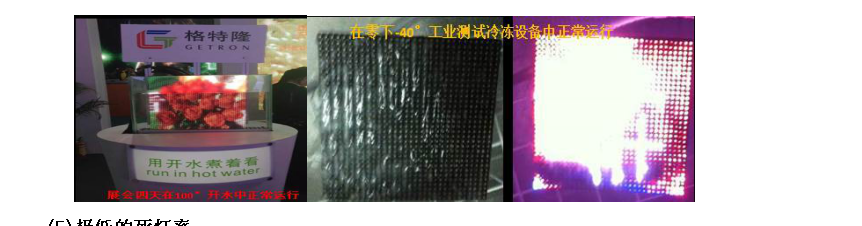

(4)产品适合任何环境安装

格特隆户外SMD高端节能铝屏产品可抗低温-40°、高温100°,湿度100%的高低温冲击,水中全浸泡的极端环境中正常运行,可安装在任何环境中,性能依旧稳定可靠.

(5)极低的死灯率

格特隆户外SMD高端节能铝屏使用灯珠为自主发明专利封装灯珠,灯珠自带散热热沉支架,支架直接穿过PCB线路板有铝质底壳导热,PCB线路板不再阻热,没有热聚积效应,灯珠光衰极慢每年为小于等于5%,死灯率为五万分之一为行业最高标准。行业允许标准为万分之三。



(6) 产品不变形、杜绝模块化以及马赛克

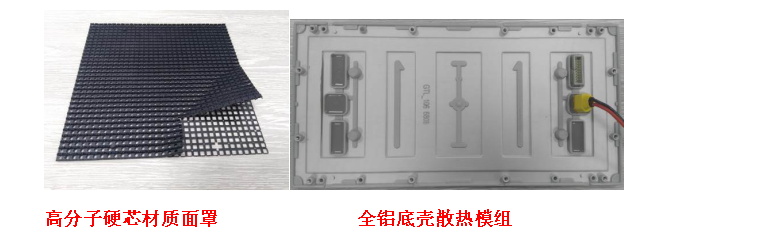

   格特隆GES系列户外SMD高端节能铝屏产品单元模组采用金属全铝质底壳、单元箱体采用压铸铝箱体、面罩采用高分子硬芯材质,可抵抗高低温冲击以及紫外线辐射,保证永久不变形,杜绝模块化以及马赛克现象,平整度始终平整如初,画面清晰度一致性永久完美。


7高端品质配件材质

   格特隆户外SMD高端节能铝屏产品配件全部为高端定制:强电及弱电线缆、信号排线全部为纯铜镀锡线材硅胶线套线缆,可抗-40°低温、200°高温环境无变形,不氧化。接插件为航模专用XT60纯铜全密封插件,不受外部环境因素任何影响,永久不腐蚀氧化。电源为定制节能全铝超薄电源。电源及主控卡用全铝模具套件全密封保护。配件性能极为稳定可靠。

材质说明a、XT60接线端子其优越的导电性能和良好的接触性,被广泛应用于航模、无人机、平衡车、功力电池等领域;

b、在确保产品高可靠性的基础上,有效提升生产效率。避免出现常规端子螺丝工艺因力度不到位使模组接触不良出现黑屏、色差等问题;

c、公头采用“香蕉头”工艺方式,外径3.6mm,母头内径3.4mm,确保对接后接触良好(4mm铜柱加工而成),直径60A能力;

d、安装完成后,具备优越的防护性能,长时间户外工作优于常规接线端子确保不氧化,无电蚀情况。(8)模组信号线路设计

格特隆GES系列户外SMD高端节能铝屏产品模组信号线路设计为只进不出线路设计,如果在使用过程中单元模组出现故障,只是单个模组出现故障,信号不影响其他单元模组,不会造成整条出现故障,可有效减小影响大屏幕画面效果。保证播放画面的正常播放,减小对画面播放的影响。


(9)高刷新率及高灰度

格特隆户外SMD高端节能铝屏产品IC及主控系统全部为专业定制高品质器件,刷新率达到行业最高标准4000HZ,灰度等级为65536级(16bit),画面真正的实现高清、高品质画面,画面的细节表现力达到最佳效果。

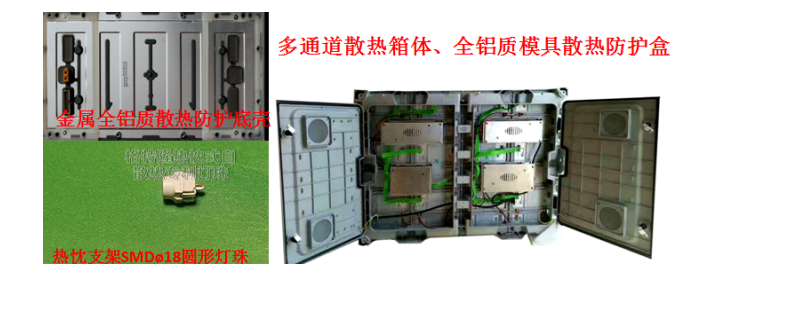

(10)产品的超强散热设计

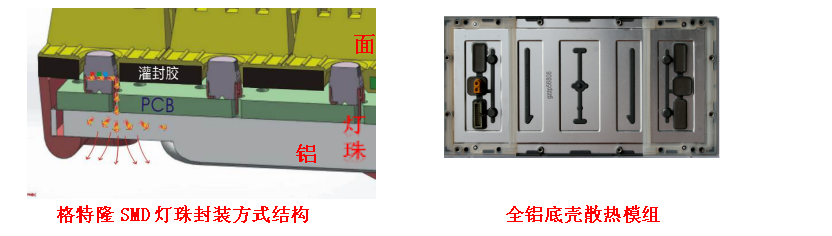

格特隆户外SMD高端节能铝屏产品灯珠为自主发明专利封装灯珠,灯珠自带散热热沉支架,支架直接穿过PCB线路板有铝质底壳导热,PCB线路板不再阻热,没有热聚积效应。驱动IC以及电子器件同样也是通过金属全铝质底壳散热。电源和主控系统使用的全铝质模具散热防护盒,能把电源和控制系统的散热能力提高3倍。同时加上三通道散热压铸铝箱体的使用。产品所有器件温度只比环境温度高出5—8°左右,产品整个散热性能极高,产品安装使用无需空调。

(11)产品整体安装效果完美及可靠的安全性能

格特隆户外SMD高端节能铝屏产品安装完成后可无需任何装饰防护,背后线缆全隐藏式航空插件无外露连接,美观度和安全性极为美观可靠。全铝材质的使用是产品平整度误差几乎为零,平整度极为完美,是画面品质更为高清


六、格特隆户外SMD高端节能铝屏产品优势

(1)高物理对比度优势

户外SMD灯珠的发光杯是白色的,因此在真彩色显示时如果封装灯珠尺寸过大,对比度不好并且在户外受光线干扰比较大,反光强,图像在显示高灰度低亮时就被背景色所淹没,无法达到高灰度,做不到最佳的显示效果。我司产品采用自主发明专利封装的热忱支架SMDø23圆形灯珠,该灯珠有效减少每平方的白色占比,例如P8规格对比度更小仅为4%,而传统屏幕采用灯珠尺寸大多为353527272525灯珠P6规格对比度为28%左右白色占比极大,格特隆产品极大的提高了屏幕的物理黑白对比度,灯珠表面采用纳米磨砂技术处理,减少外部光线干扰,有效保证了屏幕播放画面的高清晰度效果。


(2)高防护等级优势

格特隆产品灯点采用多项发明专利技术设计,采用隐藏式引脚和多道阻水工艺,材料融合技术,确保灯点良好防水,采用全铝质套件把整个电路全封闭保护,正面灌封采用韩国进口特殊材料高品质电子灌封胶,表面灯珠高度2.5mm为行业最高,灌胶厚度为1.3mm也为行业最高,确保在-40至双百极限工作环境正常运行;防护等级高达IP68级可浸泡式防护军工品质,外部雨水、粉尘、腐蚀气体、结露潮气、盐雾等一切环境因素对产品没有任何影响,产品品质性能极为可靠。另外还具有良好的防火性能。传统产品采用塑胶开放式底壳设计,将驱动ICPCB线路板裸露,防护等级极低,外部环境因素极易对模组造成损坏,极易出现线路腐蚀氧化,焊点氧化腐蚀出现信号中断黑屏,IC故障断路黑条,粉尘吸附在IC和焊点上,造成阻值加大短路出现花屏和颜色不一致,故障率很高。有的厂商为了模组防护会在模组背后喷涂上一层清漆,这样的话会在背后形成一层漆膜不过这层漆膜会影响驱动IC的散热,增加不稳定性能,在长时间的高低温冲击下漆膜也会很快失去作用,如果后期屏幕进水,整屏幕模组大部分都会因为线路氧化腐蚀而报废。

3 灯珠技术优势

格特隆户外屏幕产品采用自主发明专利技术封装的直插式表贴灯珠,是行业最小的户外SMD灯珠,自带热沉导热纯铜镀银支架,灯珠导热支架直接穿插过PC线路板和全密封铝底壳相通将灯珠热量及时传导出去,灯珠光衰极慢年光衰为≤5%,而且灯珠热传导一致屏幕使用多年后画面一致性极好。灯杯设计带有阻水波浪层,保证长年在户外使用高低温冲击下灯胶不开裂不龟裂不进水不死灯。灯珠芯片采用金线和镀银浆导电双重保护工艺,保证灯点的高稳定性能,死灯率为行业厂商最高标准仅为五万分之一,远高于行业万分之三的标准。传统灯珠为户内技术升级封装的户外表贴灯点,无非是技术受限的加大加高灯杯,该灯珠没有导热支架,是将灯珠直接贴到PC线路板上,这样灯珠工作时的自身的温度和外部环境产生的温度都聚积在灯点和PC线路板中间不能及时传导出去,在外部高低温冲击下造成灯珠光衰过快和不一致,年光衰≥15%-30%间,屏幕寿命极短使用一段时间后画面模糊,花屏和出现马赛克现象。灯杯为光滑面设计在高低温冲击下易开胶龟裂进水造成死灯,灯珠芯片大多采用传统单合金线(金线)工艺,稳定性能不可靠易死灯。

(4)防变形、杜绝模块化及马赛克技术优势

    格特隆户外SMD高端节能铝屏产品单元模组采用金属全铝质底壳、单元箱体采用压铸铝箱体、面罩采用高分子硬芯材质,可抵抗高低温冲击以及紫外线辐射。保证永久不变形,杜绝模块化以及马赛克现象,平整度始终平整如初,画面清晰度一致性永久完美。传统模组采用塑胶底壳设计,在环境温度达到最高值38°时,物体物理温度可达到70°,冬季温度温差更大,而且紫外线照射对物体影响更大,塑胶底壳受到高低温冲击和紫外线照射就会出现变形,而且塑胶材料的热胀冷缩变形系数很大,加上防护等级低器件极易受到外部环境因素影响,屏幕在使用一段时间后器件阻值大小不一,亮度不均匀,塑胶变形就会出现模块化,画面分割厉害不清晰。

(5)高清晰、高亮度技术优势

格特隆产品采用自主发明专利封装的热忱支架SMDø23圆形灯珠,为行业户外SMD最小灯珠,该灯珠有效减少每平方的白色占比,极大的提高了屏幕的物理黑白对比度,灯珠表面采用纳米磨砂技术处理,减少外部光线干扰,有效保证了屏幕在阳光直射下播放画面的高清晰度效果。格特隆屏幕亮度达到标准的户外亮度设置为每平方7000cd,这种亮度在阳光直射下画面清晰可见。而且达到该亮度的电流设计极低,在极小的电流下得到这种亮度来源与格特隆灯珠的出光率的设计,灯珠灯杯及支架本身具有有效保证发光芯片出光率的折射和反射光学物理处理设计,使得在极小的电流下芯片的出光达到有效的利用。传统SMD屏幕每平方亮度一般在4500cd—6000cd之间,而且黑白物理对比度极低,反光面大。低亮度在此不再表述,因为在光线强的情况下是看不清画面的。在达到高亮度的传统产品,都是靠提高模组电流来增大亮度的,这样的话灯点长时间在大电流的冲击下光衰极快,也容易造成死灯。而且还会浪费大量的电力资源。屏幕寿命极短,使用一段时间后亮度会下降很低。加上模块变形造成模块化严重。

(6)产品散热技术优势

传统产品屏幕整体采用塑胶模组底壳,塑胶在一定程度上将热量固封在自身,灯点和驱动IC没有导热通道,屏幕很大时只有靠空调等制冷设备降温,空调等制冷设备在工作时会产生冷气和屏幕本身工作时的热气结合就会产生水汽,水汽就会对屏幕本身器件和焊点造成氧化和腐蚀,不利于屏幕质量的稳定性能。而且前期和后期的成本很大。特别是后期电力资源的浪费和空调维护成本浪费。

格特隆产品灯珠自带散热热忱支架,支架穿过PCB线路板有铝质底壳导热,PCB线路板不再阻热,没有热聚积效应。驱动IC以及其它器件也是通过金属全铝质底壳散热。电源和主控系统使用全铝质模具散热防护盒,能把电源和控制系统的散热能力提高3倍。同时加上三通道散热压铸铝箱体的使用。屏幕安装完毕,屏幕背后就是一个很大的整体全铝散热器,具有无可比拟的散热效果。产品所有器件温度只比环境温度高出5—8°左右,产品整个散热性能极高,产品安装使用无需空调。

(7)产品稳定及安全性能优势

格特隆产品无论从画面播放效果、使用寿命、节能安全、运行维护成本以及性能稳定方面都远远高于传统塑胶产品。格特隆户外SMD全彩高端节能全铝屏幕产品因为发明专利热沉l'k支架灯珠的使用,模组全密封铝质底壳、压铸铝箱体的散热技术的应用、高品质配件的采用,使产品防护级别高达IP68级可浸泡式军工防护品质,而且具备有效的防火安全性能。

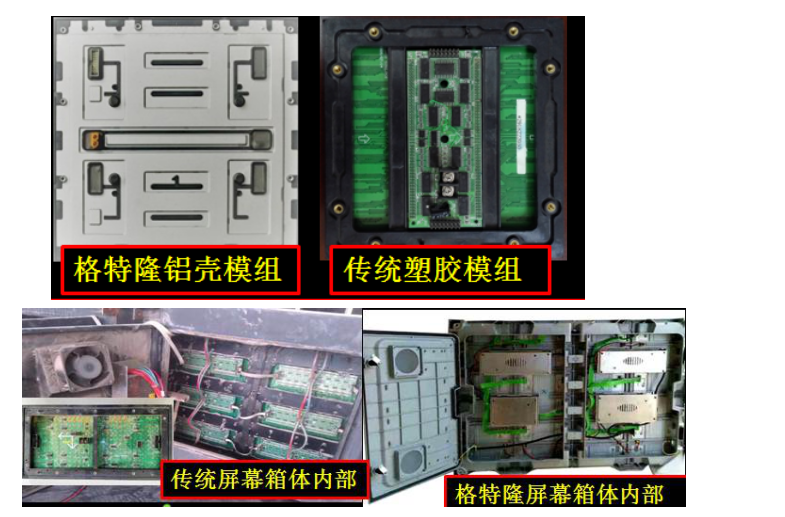

七、格特隆全铝模组VS传统塑胶模组表

VS项目

格特隆户外SMD铝壳模组屏

其他厂商户外SMD传统塑胶模组屏

格特隆采用自主发明封装的直插式表贴灯点,本身带有导热镀银金属支架,灯点导热支架直接穿插过PC线路板和全密封铝底壳相通将灯点热量及时传导出去,灯点光衰极慢年光衰≤5%,而且灯点热传导一致屏幕使用多年后画面一致性极好。灯杯设计带有阻水波浪层,保证长年在户外使用高低温冲击下灯胶不开裂不龟裂不进水不死灯。灯点芯片采用双金线打线和镀银浆导电双重保护工艺,保证灯点的高稳定性能,常年在高低温冲击下使用不死灯。

其他厂商采用的是传统户内技术升级封装的户外表贴灯点,无非是加大加高灯杯,该灯点没有导热支架,是将灯点直接贴到PC线路板上,这样灯点工作时的自身的温度和外部环境产生的温度都聚集在灯点和PC线路板中间不能及时传导出去,在外部高低温冲击下造成灯点光衰过快和不一致,年光衰≥15%-30%间,屏幕寿命极短使用一段时间后画面模糊,花屏和出现马赛克现象。灯杯为光滑面设计在高低温冲击下易开胶龟裂进水造成死灯,灯点芯片采用传统单合金线(金线)工艺,稳定性能不可靠易死灯。

三防技术处理

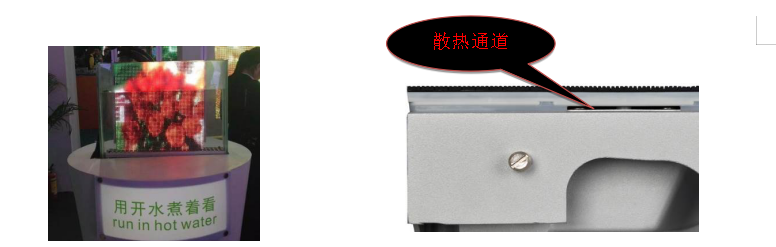

格特隆模组采用全铝底壳全密封设计,驱动IC和PCB线路板采用隐藏式设计,整个模组采用全铝底壳无氧封装工艺,同时整个全铝底壳又是一个大散热器。模组防护等级达到行业最高的IP68级可浸泡式防水。所有器件和焊点都是完全在一个与外部环境隔绝的真空密封下运行,外部的潮湿、导电粉尘、氧化、腐蚀等有害因素对模组本身无任何影响。而且全铝底壳的使用同时也使屏幕的防火等级达到B1级。模组可在100°的开水中煮着和在零下39.55°冰冻中这样的极寒、酷暑、极端的环境中依然运行正常。即使后期因为外框装修不好屏幕进水,模组也不会受一点影响,屏幕质量稳定性能极高。

其他厂商采用的还是传统的塑胶开放式底壳设计,将驱动IC和PCB线路板裸露,防护等级也低至到IP63以下,外部环境的潮湿,氧化、腐蚀和粉尘等有害因素极其容易对模组造成影响,极其容易出现线路腐蚀氧化,焊点氧化腐蚀出现信号中断黑屏,IC故障断路黑条,粉尘吸附在IC和焊点上,造成阻值加大短路出现花屏和颜色不一致。屏幕质量稳定性极其不可靠,故障率很高。有的厂商为了模组防护会在模组背后喷涂上一层清漆,这样的话会在背后形成一层漆膜不过这层漆膜会影响驱动IC的散热,增加不稳定性能,在长时间的高低温冲击下漆膜也会很快失去作用,模组还是会受外部有害因素影响。如果后期因为屏幕外框装修不好,屏幕进水,整屏幕模组大部分都会因为线路氧化腐蚀而报废。

屏幕模块

化处理

格特隆模组采用的是金属全铝底壳设计,夏季在环境温度达到最高值38°时,物体物理温度可达到70°,冬季温度温差更大,而且紫外线照射对物体影响更大,即使在极寒、酷暑、极端的环境下金属全铝底壳不受任何影响一点不会出现变形,所以常年在高低温冲击和紫外线照射下永久不变形。屏幕平整度依然平整,屏幕永久不会出现模块化。画面清晰永恒。

其他厂商模组采用的是传统塑胶底壳设计,在环境温度达到最高值38°时,物体物理温度可达到70°,冬季温度温差更大,而且紫外线照射对物体影响更大,塑胶底壳受到高低温冲击和紫外线照射就会出现变形,而且塑胶材料的热胀冷缩变形系数很大,屏幕在使用一段时间后就会出现模块化,画面分割厉害不清晰。

屏幕对比度处理

格特隆屏幕灯点使用的是目前行业中技术最领先同时也是最小的拥有二项自主发明性专利的ø23圆灯,小灯点的使用使得屏幕每平方的白色面积占比大大降低,反光面积减少,同时灯点表面采用纳米打磨技术和量级雾化技术处理使得灯点不再反光。面罩采用双层折射设计和压纹微凹坑面设计,使得屏幕对比度极高在阳光照射下画面更清晰透亮。

其他厂商屏幕灯点使用的是传统技术的3535方灯,而且灯点表面没有经过高技术处理,灯点本身表面银胶会形成反光面,该大灯点的使用使得屏幕每平方的白色面积占比很大,反光面增加,面罩大都采用市场上公模设计,屏幕对比度不高,画面不清晰透亮,效果不理想。

屏幕亮度技术处理

格特隆屏幕亮度达到标准的户外亮度设置为每平方7000cd,这种亮度在阳光直射下画面清晰可见。而且达到该亮度的格特隆模组电流设计极低,在极小的电流下得到这种亮度来源与格特隆灯点的出光率的设计,灯点灯杯及支架本身具有有效保证发光芯片出光率的折射和反射光学物理处理设计,使得在极小的电流下芯片的出光达到有效的利用。同时也使发光芯片的光衰减小,灯点寿命延长。而且相比其他厂商产品节能在百分之三十左右。

其他厂商屏幕每平方亮度一般在4500cd—6000cd之间,低亮度在此不再表述,因为在光线强的情况下是看不清画面的。在达到高亮度的厂商中,都是靠提高模组电流来增大亮度的,这样的话灯点长时间在大电流的冲击下光衰极快,也容易造成死灯。而且还会浪费大量的电力资源。屏幕寿命极短,使用一段时间后亮度会下降很低。

屏幕重量设计

格特隆模组采用超薄超轻设计,模组厚度只有一厘米,电源采用全铝超薄超轻节能电源。屏幕每平方重量根据规格不同,在19KG至23KG间。屏幕本身重量的减轻对楼体建筑和钢构架的承重能力大大增强,同时也提高了常年使用中的建筑安全性能。同时也节省了钢铁资源。

其他厂商模组采用传统塑胶设计,模组厚度在2.5厘米至4.2厘米间,电源大多采用铁壳电源。屏幕每平方重量根据规格不同,在32K至48KG间。该重量对楼体建筑和钢构架的承重安全性能大大降低。同时浪费大量的钢铁资源。

屏幕散热技术处理

格特隆屏幕整体采用全铝金属底壳模组设计与独有的SMD镀银金属支架 “热沉”式设计,使得LED芯片与模组铝壳直接传热,PCB不再阻热,把发光晶片和驱动IC产生的热量通过模组外铝壳直接向外散热,屏幕安装完毕,屏幕背后就是一个很大的整体全铝散热器,具有无可比拟的散热效果。有效保证了屏幕的稳定性能和极大延缓了屏幕的亮度衰减。而且安装使用中,不使用空调,很大程度上节约了前期和后期的成本投入。

其他厂商屏幕整体采用塑胶模组底壳,塑胶在一定程度上将热量固封在自身,灯点和驱动IC没有导热通道,屏幕很大时只有靠空调等制冷设备降温,空调等制冷设备在工作时会产生冷气和屏幕本身工作时的热气结合就会产生水汽,水汽就会对屏幕本身器件和焊点造成氧化和腐蚀,不利于屏幕质量的稳定性能。而且前期和后期的成本很大。特别是后期电力资源的浪费和空调维护成本浪费。
